NFC versus RFID per a la fabricació personalitzada: OEM Insights de Syntek RFID Factory

Per a un projecte OEM,NFC versus RFID no és realment una qüestió de quina tecnologia és millor. Es tracta de què ha de passar en el moment d'identificar el producte.Si un client, tècnic o operador ha de tocar deliberadament un element amb un telèfon o un lector, l'NFC sol ser el punt de partida més fort. Si molts elements etiquetats s'han d'identificar automàticament sense tocar individualment, la RFID UHF/RAIN normalment s'adapta millor al flux de treball.



La decisió de fabricació comença després d'aquesta primera divisió. El material de muntatge, l'àrea de l'antena, el maquinari del lector, la codificació, la seguretat, l'entorn de producció i la prova d'acceptació poden canviar el que realment s'ha de citar. Una etiqueta que funciona en una mostra d'escriptori encara pot tenir un disseny incorrecte un cop s'adjunta al producte acabat.





Abans de parlar dels models de xip, descriu l'esdeveniment de lectura. Qui llegeix l'article? A quina distància? Està parat o en moviment? Quants objectes etiquetats poden haver-hi dins de la zona de lectura? El lector és un telèfon, un dispositiu portàtil o un sistema industrial fix?



Requisit	Comenceu amb NFC / HF	Comenceu amb UHF / RAIN RFID	Què s'ha de confirmar abans de la presa de mostres
Interacció telefònica	Sí	No per a la lectura normal del telèfon intel·ligent	Telèfons de destinació, comportament del sistema operatiu, format de dades
Toc deliberat d'un-element	Normalment	Rarament necessari	Punt de toc, tancament, flux de treball de l'usuari
Inventari automàtic	Normalment no NFC	Sí	Zona lectora, densitat d'etiquetes, moviment
Punt de control WIP	Possible	Sovint es prefereix per a lectures sense atenció	Disseny de l'estació, col·locació del lector
Instal·lació metàl·lica	Cal una construcció especial	Cal una construcció especial	Metall real, buit, mètode d'instal·lació
Interacció amb el consumidor + logística	L'NFC gestiona la interacció-de cara al telèfon	UHF gestiona la identificació automatitzada	Una o dues posicions d'etiqueta; mapeig d'identitat del backend
Identificació del producte incrustat	Possible	Possible	Espai de l'antena, procés d'emmotllament/laminació, dispositiu de prova final





Aquest és elMarc de decisió NFC versus RFIDutilitzaríem abans de triar un xip: primer flux de treball, segon construcció de RF, xip i tercer codificació.

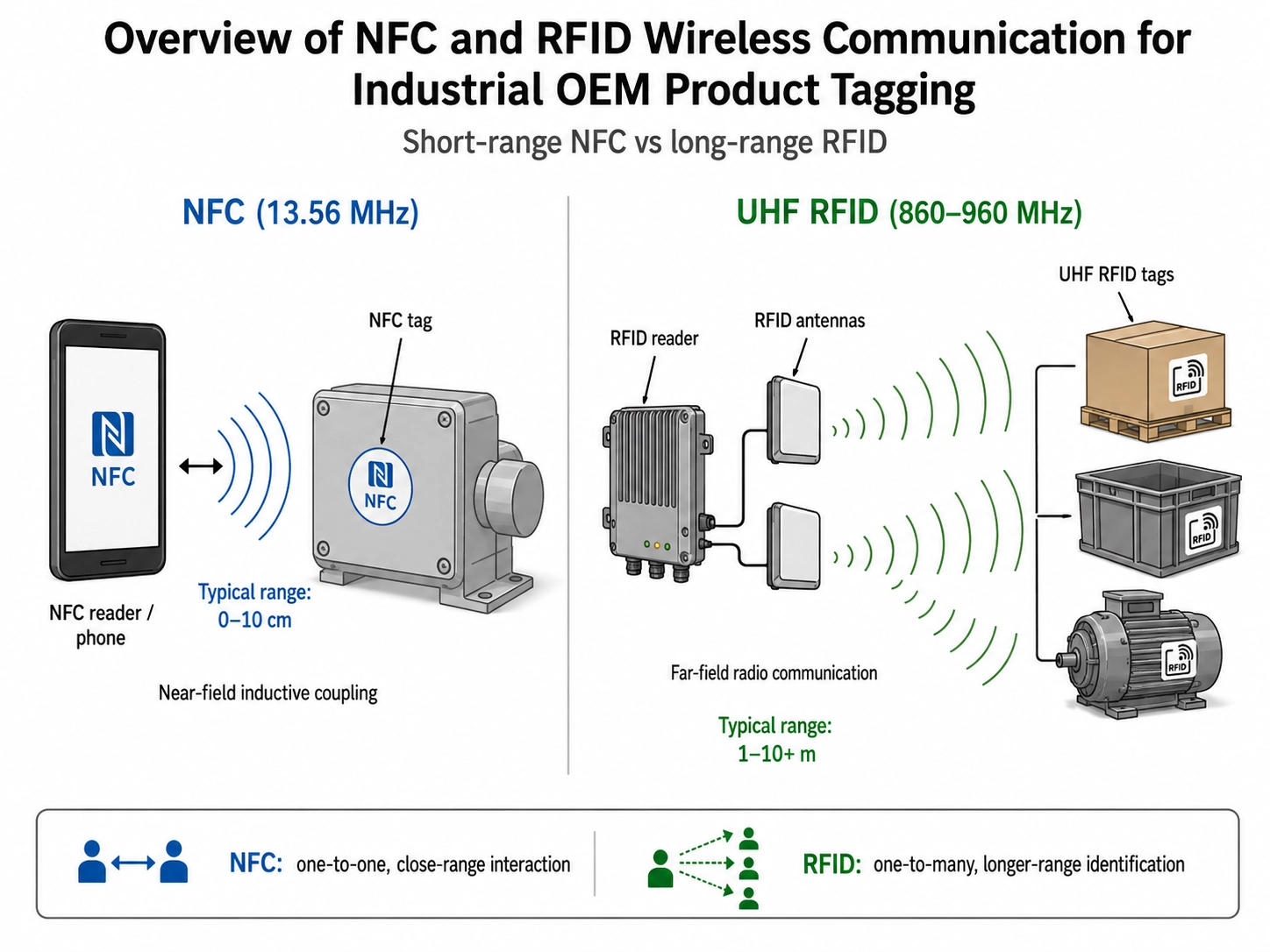

L'NFC funciona a 13,56 MHz, i el fòrum NFC la descriu com una tecnologia centrada en el toc-amb un rang típic de fins a uns 2 cm. Aquest model de funcionament curt és útil quan l'usuari ha d'identificar intencionadament un objecte en lloc de tot el que hi ha a prop. (Fòrum NFC)



Els sistemes UHF EPC/RAIN resolen un problema diferent. L'especificació actual de la interfície d'aire-Gen2 del GS1 cobreix les etiquetes passives que operen en el rang UHF 860–930 MHz i inclou funcions d'inventari dissenyades per identificar poblacions d'etiquetes. (GS1)



Un bon fabricant també hauria d'estar disposat a desafiar la sol·licitud inicial. Si un comprador demana NFC però descriu una zona de lectura automatitzada de set-metres, la resposta responsable és no citar una antena NFC més gran. És qüestionar l'elecció de la tecnologia.



Aquest repte hauria de passar abans d'eines, impressió, codificació o una comanda de producció. Canviar l'arquitectura de la ràdio durant la revisió de mostres és inconvenient; canviar-lo després que la carcassa del producte o la infraestructura del lector s'hagi congelat és molt més car.





"Etiqueta RFID" no és una descripció de compra completa. La RFID inclou diferents freqüències i protocols, i NFC només ocupa una part d'aquesta família de tecnologia sense contacte més àmplia.



Per als compradors OEM, la comparació pràctica sovint és NFC/HF versus UHF/RAIN en lloc de "NFC versus tots els RFID". Aquesta distinció és important perquè el lector, l'antena, el model de dades, la zona de lectura i la construcció física poden canviar amb la família de freqüències.



El mateix avís s'aplica a una drecera familiar: "NFC llegeix una etiqueta; RFID en llegeix moltes". Això pot descriure la diferència entre un flux de treball-telèfon i un portal d'inventari UHF, però no s'hauria de convertir en una regla de protocol universal.



Si el projecte encara es troba en l'etapa de comparació-de tecnologia bàsica, el nostre ja existentNFC versus RFID per a productes personalitzatsla comparació cobreix aquesta base. Aquest article suposa que la següent pregunta ja està sobre la taula:Què hauria d'especificar realment un OEM?





Els tres escenaris següents segueixen sent la manera més ràpida de separar la preferència tecnològica de l'hàbit del producte.



Escenari A: una persona hauria d'interaccionar deliberadament amb un producte



Una màquina-etiqueta de servei, una etiqueta de garantia, un punt de registre-del producte, un punt de control del tècnic o un producte de consum connectat normalment es beneficia d'una interacció controlada. L'usuari sap exactament quin objecte ha estat tocat i un telèfon compatible pot passar a formar part de la interfície.



PerNFC versus RFID amb accés per telèfon intel·ligent, NFC és, per tant, la direcció per defecte tret que un altre requisit la anul·li.



El límit es mou quan el mateix article s'ha de reconèixer automàticament més tard a l'emmagatzematge, la producció o la logística. Una interacció telefònica i una lectura d'inventari sense vigilància són dos esdeveniments separats, fins i tot quan succeeixen al mateix producte físic.



Escenari B: els productes s'han d'identificar sense aixetes individuals



Per a cartrons, bosses, eines, components, peces de vestir o productes acabats que es mouen per una zona de lectura controlada, la RFID UHF/RAIN és generalment el punt de partida més fort.



El motiu és més operatiu que no pas de moda: la infraestructura lectora realitza l'esdeveniment d'identificació sense requerir que un operador localitzi i toqui cada etiqueta. Aquesta diferència es fa més important a mesura que augmenten el volum de l'element i la freqüència de lectura.



Per tant, només el preu de l'etiqueta pot enganyar un comprador. Una etiqueta més barata no crea un sistema més barat si el flux de treball seleccionat afegeix milers d'accions d'identificació manuals que una altra arquitectura podria automatitzar.



Escenari C: el mateix producte necessita visibilitat logística i interacció telefònica



Aquest és el cas en què forçar un únic guanyador crea un disseny equivocat. L'article pot necessitar UHF per a la fabricació o la logística i NFC per a la posada en marxa, el servei, l'autenticació, el registre o la interacció amb el client.



Utilitzeu aprimer la construcció de-freqüència dualquan el producte només us ofereix una ubicació pràctica d'etiqueta i les dues interfícies han de romandre amb el mateix element físic. Avaluarprimer dues etiquetes sintonitzades de manera independentquan el producte té dues zones de muntatge utilitzables i els dos fluxos de treball poden tolerar identificadors físics separats.



La segona opció sovint és més fàcil de solucionar perquè cada interfície de RF es pot ajustar i provar de manera independent. El primer desa ubicacions físiques, però converteix la disposició de l'antena, la codificació i el control de qualitat en un problema de dues-interfícies.





Una taula de freqüències genèrica indica al comprador què són NFC i UHF. Una matriu OEM hauria d'indicar al comprador quin requisit del projecte canvia l'especificació.



Condició del projecte	Direcció NFC	Direcció RFID HF	Direcció UHF / RAIN	Es requereix informació OEM
El telèfon intel·ligent ha de llegir el producte	Fort	Depèn de la compatibilitat del telèfon/protocol	Pobre	Models de telèfon, sistema operatiu, acció necessària
Identificació automàtica de diversos -elements	Feble	Depenent{0}}de l'aplicació	Fort	Etiqueta població, moviment, zona de lectura
Interacció intencional molt controlada	Fort	Fort en sistemes adequats	Normalment innecessari	Acció necessària de l'usuari i distància
Muntatge metàl·lic	Construcció especialitzada	Construcció especialitzada	Construcció especialitzada	Tipus de metall, espaiat, acoblament
El producte conté líquid	Valida el producte omplert	Valida el producte omplert	Valida el producte omplert	Estat d'ompliment, ubicació de l'etiqueta, contenidor
Incrustat a l'interior de l'habitatge	Valida després del muntatge final	Valida després del muntatge final	Valida després del muntatge final	Apilament de material-amunt, àrea de l'antena, motllura
Tant logística com interacció telefònica	Necessita la part NFC	Possible component d'arquitectura	Es requereix el costat UHF	Una o dues posicions de muntatge; Mapeig d'identificació
Seguretat/autenticació	Definir el model de seguretat	Definir el model de seguretat	Definir el model de seguretat	Model d'amenaça, claus, estat de bloqueig, backend



La columna important és l'última. Una fàbrica no pot resoldre les quatre primeres columnes de manera fiable si l'OEM no proporciona les condicions físiques i del sistema a la cinquena.



El xip és només una part de l'etiqueta acabada



Un model de xip defineix les funcions i la compatibilitat; no defineix el rendiment del producte etiquetat acabat.



En la resolució de problemes pràctics, l'entorn de muntatge i la geometria de l'antena normalment mereixen atenció abans de la impressió o l'acabat estètic. Tanmateix, si el lector en si no s'ha solucionat, la qualificació del lector és el primer perquè canviar la font del camp pot invalidar les conclusions extretes de l'ajust-només de l'etiqueta.



Variable	Impacte de compra	Primera prioritat de resolució de problemes
Lector / antena lectora	Defineix el camp d'interrogació real	Primer si el lector no està arreglat
Material del producte i muntatge	Pot desintonitzar o protegir l'estructura de RF	Alt
Etiqueta geometria de l'antena	Controla l'acoblament i el marge de RF utilitzable	Alt
Mides disponibles	Limita la construcció de l'antena factible	Alt
Impressió / acabat cosmètic	Pot importar en algunes construccions, però normalment segueix el disseny de RF	Més tard



Un proveïdor que cita una distància de lectura final garantida abans de conèixer el lector, el substrat, l'àrea de l'antena, la posició de muntatge i les condicions de la prova us proporciona un número provisional tant si la cotització ho diu com si no.



La variable que falta normalment és el propi producte acabat. La prova d'una incrustació solta a l'aire respon si aquesta incrustació funciona; no demostra que el producte OEM muntat tingui prou marge de RF.





El metall no és un problema d'adhesiu. Les superfícies conductores poden alterar el comportament de l'antena, i és per això que la RFID-metall té els seus propis enfocaments de disseny d'antenes i etiquetes-a la literatura d'enginyeria. (MDPI)





Per a una mostra sobre-metall, proporcioneu a la fàbrica el metall real o un accessori representatiu, l'espai esperat i el mètode de muntatge final. "Anti-metall" al nom d'un producte no substitueix la prova de l'estructura final. Per als detalls de construcció, el nostreNFC versus RFID a l'aplicació-metallla referència cobreix el costat anti-NFC metàl·lic amb més profunditat.



El líquid crea un problema de qualificació diferent. El recipient ple, el nivell d'ompliment, la distància entre l'antena i el líquid i la posició de l'etiqueta s'han de reproduir durant la prova de mostra. Una ampolla buida seca no és un accessori de producció fiable per a una etiqueta que finalment s'asseurà contra un producte ple.



Les carcasses corbes requereixen que l'etiqueta s'avaluï al radi de corba final o en una part representativa. Flexionar una antena canvia la seva geometria física, de manera que una mostra plana pot amagar un problema que apareix després de l'aplicació.



Les etiquetes incrustades afegeixen el propi procés de fabricació a la pila de RF. La laminació, l'emmotllament, el material de tancament, la posició de l'antena, la calor i la tensió mecànica poden formar part de la qualificació. En un exemple neutre de la indústria, Vitamix va incrustar etiquetes NFC als contenidors de la batedora; el sistema podia alterar fins a 140 paràmetres de funcionament en funció del contenidor detectat, i el projecte va passar per canvis de prototip relacionats amb la fiabilitat- abans de seleccionar l'arquitectura final. (Revista RFID)



La lliçó per a un comprador OEM és més útil que la història del producte:validar després que el disseny mecànic canviï l'entorn de l'antena, no abans.





L'etiqueta física i l'especificació de dades haurien d'arribar a la fàbrica conjuntament.



Abans de començar la codificació, definiu si el registre de producció necessita UID, EPC, NDEF, un URL, dades en sèrie, contingut de memòria d'usuari-, dades de control d'accés-, protecció d'escriptura, configuració de contrasenya o una assignació a un identificador de backend.



La codificació del control de qualitat també hauria de definir què constitueix un error. Un registre sintàcticament vàlid encara pot ser incorrecte si la seqüència en sèrie es duplica, l'assignació EPC-a-visible-número és incorrecta, un URL apunta a la destinació incorrecta o una regió de memòria està bloquejada abans de l'operació d'escriptura final.



Per a una comanda codificada de 10.000 peces, fins i tot un error de mapeig del 0,5% significa que s'han de posar en quarantena, corregir o substituir 50 identitats. Aquesta aritmètica és la raó per la qual les regles de numeració i la lògica de verificació pertanyen a l'especificació de compra, no a un correu electrònic enviat després d'imprimir les etiquetes.



La seguretat es mereix la mateixa disciplina. "Etiqueta segura" no indica a una fàbrica si el projecte necessita una protecció simple d'escriptura, accés amb contrasenya, autenticació, subministrament de claus o verificació de fons.



El model d'amenaça ha de determinar l'especificació de seguretat. Una etiqueta de màrqueting d'un sol ús que obre contingut públic i una etiqueta utilitzada per autenticar un producte-de gran valor no s'han d'adquirir amb el mateix requisit de seguretat només perquè totes dues es poden llegir de prop.





Una mostra llegible demostra que la comunicació es va produir sota una condició de prova. No demostra un marge de producció adequat.



Aquesta distinció és important perquè l'aprovació de la mostra sovint es produeix en condicions indulgents: el lector es manté a prop de l'etiqueta, l'etiqueta encara no està enganxada al substrat real o només s'avaluen algunes mostres seleccionades a mà.



Per al nostre flux de treball OEM/ODM, el procés publicat actualment de Syntek inclou la producció de mostres, proves de codificació, inspecció de lectura/escriptura de xips, comprovacions de precisió de codificació, inspecció de materials i dimensions i comprovacions de coherència-de lots abans de l'enviament. La pàgina actual OEM/ODM també identifica una instal·lació de producció de 3.600 m² amb cinc línies de producció. Aquests fets són importants aquí perquè la confirmació de la mostra i la inspecció massiva es poden vincular al mateix flux de treball de fabricació en lloc de tractar-se com a passos de compra no relacionats.



El criteri d'acceptació de RF encara ha de provenir de l'aplicació. No hi ha cap percentatge universal útil que converteixi tots els projectes NFC o UHF en una passada.



Exemple il·lustratiu d'acceptació, no un llindar RFID-de tota la indústria:si el producte muntat ha d'aconseguir una lectura NFC fiable a 80 mm amb el lector acordat, qualifiqueu la producció a la fixació del producte real a 80 mm. Aprovar la mateixa etiqueta a 20 mm i suposar que el marge restant apareixerà després de la instal·lació no és equivalent.



Per tant, una aprovació de producció compacta es pot centrar en quatre elements:


Element d'acceptació	Definir abans de la producció a granel
Condició de prova de RF	Lector, substrat, orientació, distància mínima d'aplicació
Dades	UID/EPC/NDEF/mapeig en sèrie i estat d'escriptura necessaris
Construcció física	Mida, material, adhesiu/emmotllament/encapsulació
Verificació del lot	Mètode de mostreig o inspecció i tractament de fallades



Aquesta taula s'atura deliberadament abans de fingir que hi ha una recepta de prova universal. Els llindars reals per a l'espaiat metàl·lic, els envasos de líquids, les estructures incrustades o els productes de -freqüència dual s'han de fixar amb el producte i el lector del client.





L'ús de les dues interfícies només té sentit quan realment hi ha dos esdeveniments d'identificació.



Un portal de magatzem que llegeix un article i un tècnic de servei que toca el mateix article amb un telèfon no són accions redundants. Un serveix per a la visibilitat dels processos automatitzats; l'altre serveix a la interacció humana deliberada.



L'avís clau d'enginyeria és que es crea una etiqueta de -freqüència dualdos problemes d'acceptació de RF, no un problema resolt. Cada interfície necessita la seva pròpia condició de lector, verificació de dades, validació de l'antena i prova-del producte instal·lat.



Si ambdues interfícies també necessiten identificadors relacionats, definiu la relació de backend abans de començar la codificació. En cas contrari, el producte físic pot sortir de la fàbrica amb dues etiquetes perfectament llegibles que el vostre programari no pot associar de manera fiable entre si.





Una comparació de proveïdors només té sentit després que els proveïdors cotitzen el mateix requisit tècnic.



Per a un projecte personalitzat, aquests són els camps mínims que volem veure abans de seleccionar la construcció final:



Camp RFQ	Què enviar
Esdeveniment d'identificació	Aixeta de telèfon, portàtil, estació fixa, portal, transportador, altres
Producte acabat	Material, dimensions, ubicació de l'etiqueta, proximitat metall/líquid
Lector	Model existent o infraestructura prevista
Condició de lectura obligatòria	Distància, orientació, moviment i població aproximada d'etiquetes
Dades/seguretat	Format de codificació, numeració, requisit de bloqueig/autenticació
Medi ambient	Temperatura, rentat, productes químics, abrasió, ús exterior, modelat
Producció	Quantitat de prototip, volum esperat, embalatge
Acceptació	Què ha de fer la mostra i el lot a granel per aprovar







TriaNFCquan la interacció deliberada-a prop de l'abast forma part de l'experiència del producte i la compatibilitat del telèfon és valuosa.



TriaRFID UHF/RAINquan el cas de negoci depèn de la identificació automàtica, un inventari de -volum més elevat, zones de lectura sense vigilància o la identificació de diversos elements sense tocar individualment.



Triatots dosquan el mateix producte necessita visibilitat automatitzada de la-cadena de subministrament i interacció intencionada amb el telèfon o el servei.



Per alDecisió de fabricació NFC versus RFID, aquestes tres frases trien la direcció de la tecnologia; no acaben l'especificació. El disseny final encara ha de sobreviure al material real del producte, l'espai de l'antena, el lector, el flux de treball de codificació, l'entorn i la prova d'acceptació de producció.



Si podeu proporcionar aquestes condicions d'aplicació, el següent pas útil no és una altra comparació d'etiquetes genèriques. Envieu-los a través de SyntekProjectes OEM NFC versus RFIDpàgina i utilitzeu l'etapa de mostra per validar la construcció proposada amb el requisit del producte-acabat abans de llançar la producció a granel.
